新山水庫氣象站與洩供廣播自動記錄測量系統

工程概要

    本工程位於新山水庫內,工程內容包含修復原有之洩洪警報廣播系統以及新設一座氣象觀測站。廣播系統及氣象觀測站均以即時遙控方式在壩頂觀測室內接收資料或發布廣播訊息。

    洩洪廣播系統為舊有系統,原設六個廣播站分別位於水庫溢洪道出口、石皮瀨橋、第三號橋下游、建德國小、安線社區、高速公路橋下;本案中將原有之設備除保護箱體、專線線路、擴音喇叭等勘用設備保留外,餘均更新。

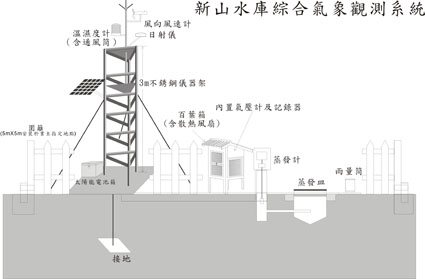

    氣象站設備為新增,目的在暸解水庫集水區之天候狀況及水文變化情形。監測之內容包含風速、風向、雨量、日射、蒸發、溫度、濕度、大氣壓力。站體設置於壩頂左岸之草坪區,承商須於站址設置5米見方之白漆柚木圍離,並搭設一3米高之氣象塔,作為偵測儀器安裝用,氣象資料之擷取為即時性,並架設太陽能供電系統作為獨立電源,即時信號在現場須有主動發光式LED顯示即時讀值,同時以10Mbps以上之寬頻無線電系統傳送資料至管理中心觀測室電腦,以每秒更新的方式展示即時氣象資訊並儲存於統計資料庫內供操作人員隨時查詢分析。

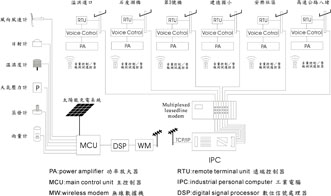

系統架構圖













儀器設備

 .洩洪警報系統

   1. 資料處理展示用工業電腦

   2. 遠端控制器

   3. 語音控制介面

   4. 功率擴大機

   5. 語音遙控器

   6. 多工專線數據機

   7. 不斷電系統

 二.氣象觀測站

   1. 自動資料蒐集系統

   2. 外接式資料儲存器含讀取介面

   3. 數位信號處理系統(DSP)

   4. 百葉箱

   5. 無線電通信數據機

   6. 風向風速計

   7. 溫濕度計及通風筒

   8. 日射計

   9. 大氣壓力計

   10. 蒸發計含蒸發皿及木製底板

   11. 傾斗式雨量計

   12. 3米氣象用三腳架含鋼索及不袗電池箱

   13. 太陽能集電板

氣象站及洩供警報系統整合資料處理軟體

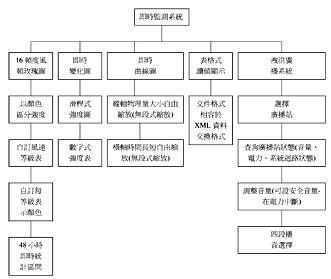

    所有氣象儀器之測讀均須為即時顯示模式,電腦畫面上以動態畫面展示即時讀值,且更新速率至少為1秒,雨量資料之展示為長條趨勢圖,須可由使用者選擇統計間隔為一分、一小時、一日、一月,統計時間長度為日、月、季、半年、一年即時量測畫面可切換三種顯示視窗:

第一 為讀值數字表加指針式強度表,以每秒更新方式顯示目前之風向風速溫濕度日射蒸發速率雨量氣壓。

第二 為趨勢圖,顯示區間至少為24小時以上,顯示間隔最小可到一分鐘,且在即時顯示情況下可由使用者自由縮放趨勢圖之上下界範圍或時間軸範圍,操作時不得中斷新資資料之顯示,同時在趨勢圖上至少應能標示最大值,最小值,之讀值及位置,以及平均值大小。

第三 為即時統計圖表包括風向、風速以即時方式展示動態16頻度風瑰圖,統計區間由使用者可任意調整週期為一日、一月、一季、一年,同一畫面上包含相對應週期為一小時、一日、一月、一季之統計區間的溫濕度、日射量、氣壓蒸發速度、雨量統計圖。

以上所有的即時圖表及曲線應能每秒自動更新,不可經過任何外部程式之附加計算或處理,同時即時的資料能透過TCP的通信協定以SSL加密方式對任何授權的客戶端電腦作遙測連線。

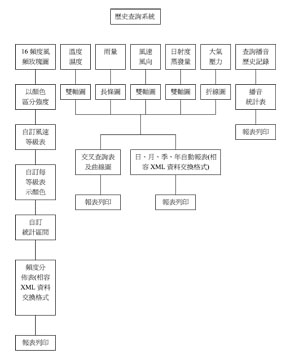

軟體之功能及架構:
